超声波换能器的工作原理

返回列表来源:大威超声 发布日期: 2021.07.16 浏览:25

超声波换能器工作原理:



    超声波换能器是将电能转化为机械振动并放大振幅的部件,主要包括超声波换能器,超声波变幅杆和超声波焊头。超声波塑料焊接机上的超声波换能器的工作原理,就是利用压电陶瓷材料的逆压电效应产生振动工作的。将一压电晶体置于外电场中,在电场的作用下,引起晶体内部正负电荷重心的移动,这一极化位移又导致晶体发生形变,这就叫做逆压电效应。

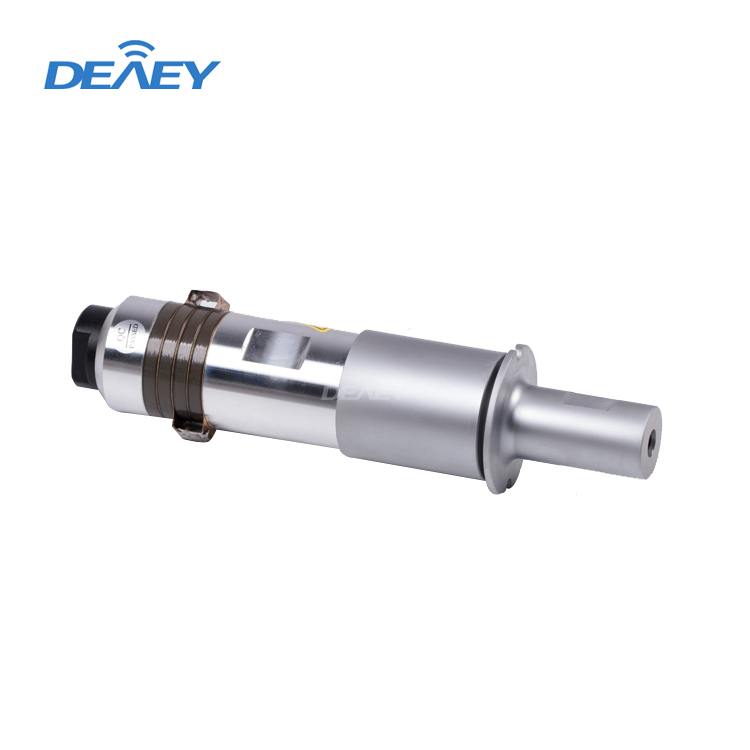

20K2000W主图 (3)超声波换能器系统的设计

   超声波塑料焊接机换能系统的设计,主要包括超声波换能器、超声波变幅杆和超声波焊头3 个部分。超声波换能器主要是由前、后盖板和夹在前后盖板中间的陶瓷晶堆组成。超声波换能器和超声波变幅杆之间以及变幅杆与焊头之间,都是靠双头螺柱联接在一起的。超声塑料焊接机中把这样联接在一起的超声波换能器、变幅杆和超声波焊头组成的系统,叫做振动系统。整个振动系统,是在变幅杆的变截面处通过法兰的嵌合作用固联在机架上的。


大威公司的非标机械产品设计、研发、生产能力,可为广大客户按需定制各类专用机械设备,近几年对常规塑料焊接设备(:超声波焊接机、热铆机、旋熔机、热板机、振动摩擦机、激光焊接机、自动化设备〕等标准设备改进提高的基础上,开发生产的全自动伺服焊接机、全自动机器人焊接机、汽车保险杠门板焊接机、汽车发动机周边塑胶件焊接机等,受到汽车行业广大用户的好评。不断的创新使公司的塑料焊接设备已广泛应用于汽车、航空、电子、新能源、新材料、家电、医疗器械、无纺布、文具、玩具、自动化集成等行业。客户遍布全国。
