超声波换能器核心结构部件

返回列表来源:大威超声 发布日期: 2021.07.15 浏览:43


换能器由外壳、匹配层、压电陶瓷圆盘换能器、背衬、引出电缆和Cymbal阵列接收器组成。压电陶瓷圆盘换能器采用厚度方向极化的PZT-5压电材料制成,Cymbal阵列接收器由8~16Cymbal换能器、两个金属圆环和橡胶垫圈组成。本发明的作用距离大于35m,频带宽度达到10kHz,能检测高速移动的远距离目标。

发展史

20世纪初,电子学的发展使人们能利用某些材料的压电效应和磁致伸缩效应制成各种机电换能器。1917年,法国物理学家朗之万用天然压电石英制成了夹心式超声波换能器,并用来探查海底的潜艇。随着军事和国民经济各部门中超声应用的不断发展,又出现更大超声功率的磁致伸缩换能器,以及各种不同用途的电动型、电磁力型、静电型换能器等多种超声波换能器。

材质分类

超声波换能器一般有磁致伸缩换能器和压电晶体换能器两类。

磁致伸缩类型

属于磁致伸缩的有镍片换能器和铁氧体换能器。

铁氧体换能器的电声转换效率比较低,一般使用一、二年后效率下降,甚至几乎丧失电声转换能力。镍片换能器的工艺复杂,价格昂贵,所以至今很少使用。

压电晶体类型

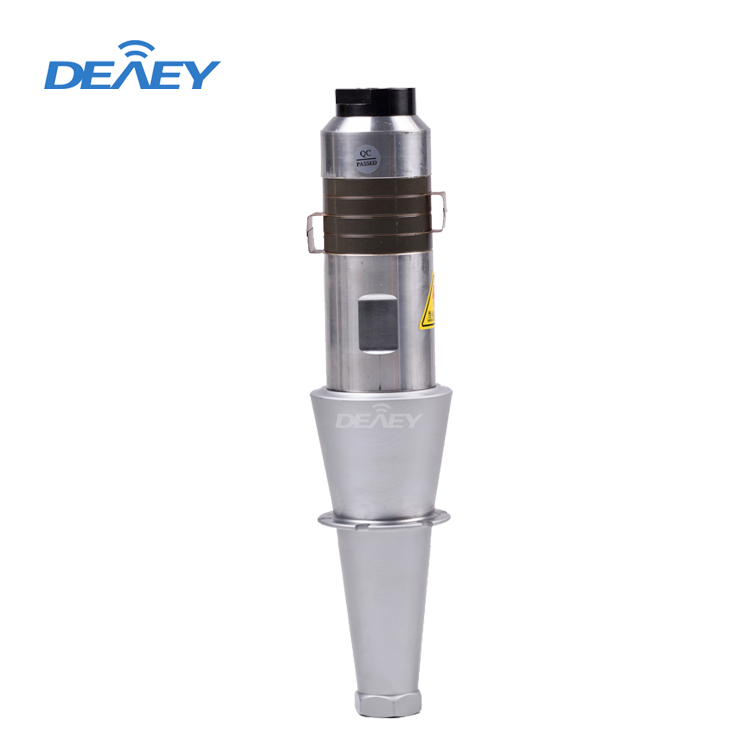

15K2600W主图 (4)

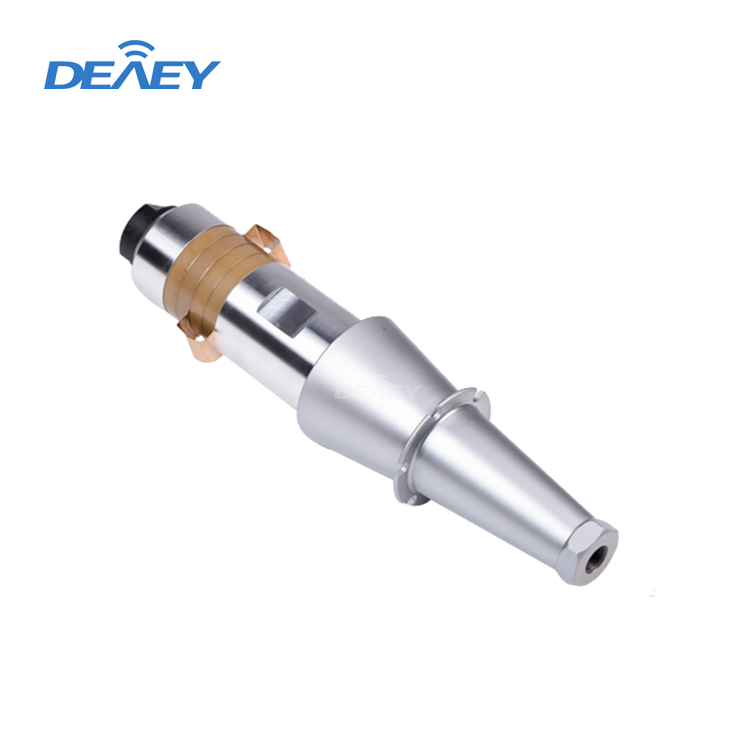

15K2600W主图 (3)



常用的材料有石英晶体钛酸钡和锆钛酸铅。石英晶体的伸缩量太小,3000V电压才产生0.01um以下的变形。钛酸钡的压电效应比石英晶体大20-30倍,但效率和机械强度不如石英晶体。锆钛酸铅具有二者的优点,一般可用作超声波清洗,探伤和小功率超声波加工的换能器。

组成

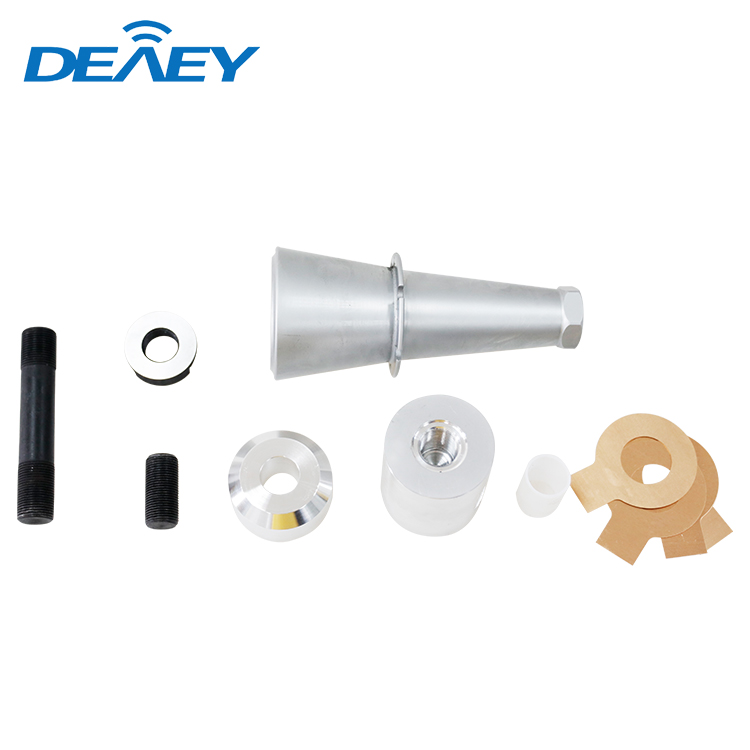

1.中央压电陶瓷元件    2.前后金属盖板   3.预应力螺杆   4.电极片以  5.绝缘管

这种夹心换能器在负荷变化时产生稳定的超声波,是获得功率超声波驱动源的最基本最主要的方法。

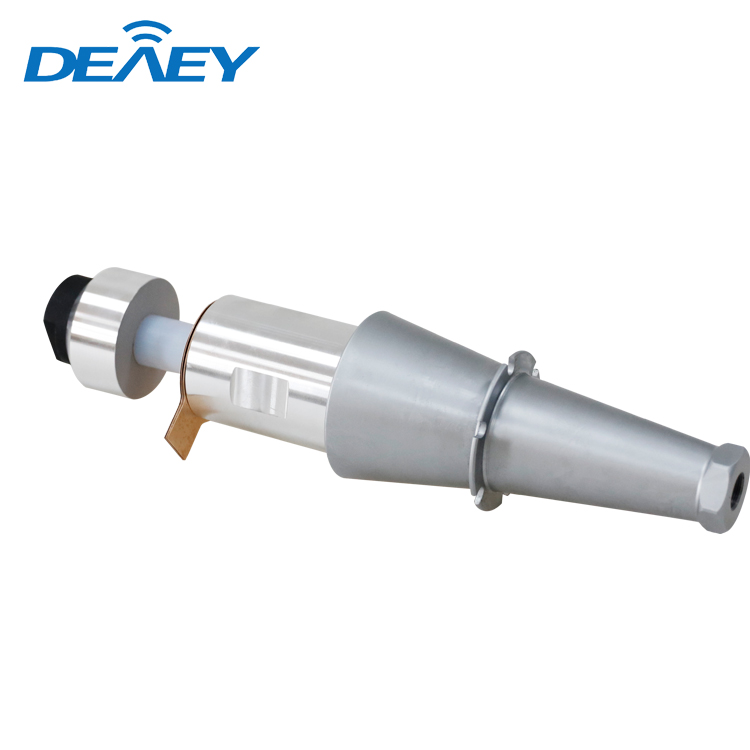

15K2600W主图 (1)

15K2600W主图 (2)
