什么是超声波发生器

返回列表来源:大威超声 发布日期: 2021.07.31 浏览:15

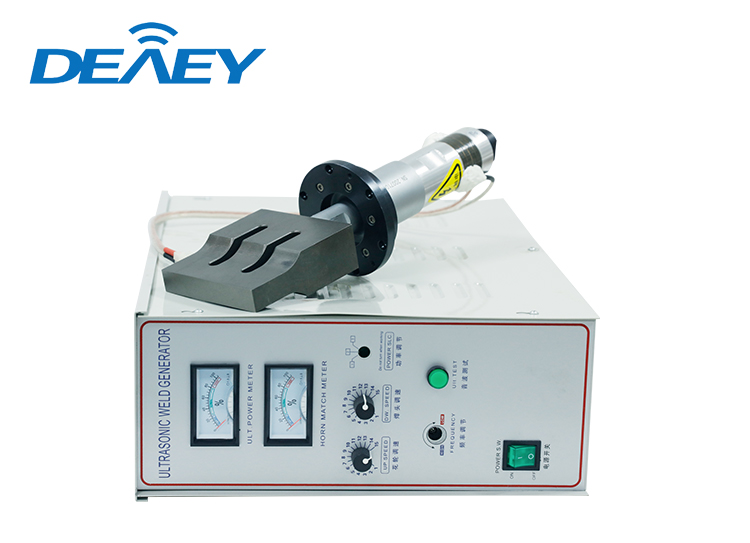

超声波发生器,又称超声波驱动电源、电子箱、超声波控制器,是大功率超声系统的重要组成部分。超声波发生器作用是把市电转换成与超声波换能器相匹配的高频交流电信号,驱动超声波换能器工作。

大功率超声波电源从转换效率方面考虑一般采用开关电源的电路形式。超声波电源分为自激式和它激式电源,自激式电源称为超声波模拟电源,它激式电源称为超声波发生器。


超声波发生器采用世界领先的他激式震荡电路结构,较自激式震荡电路结构在输出功率增加10%以上。超声波放大电路形式采用线性放大电路和开关电源电路。

开关电源电路的优点:转换效率高,因此大功率超声波电源采用此形式。

线性电源电路的优点:不严格要求电路匹配,允许工作频率连续快速变化。

超声波发生器来产生一个特定频率的信号,这个信号可以是正弦信号,也可以是脉冲信号,这个特定频率换能器作的频率。

超声波设备一般使用的超声波频率为20KHz25KHz28KHz33KHz40KHz60KHz80KHz100KHz或以上尚未大量使用。

完善的超声波发生器有反馈环节,主要提供以下二个方面的反馈信号。

输出功率

当超声波发生器接入电压的发生变化时,发生器的输出功率也随着发生变化。会使超声波换能器的机械振动不稳定,导致工作效果不佳。因此需要稳定输出功率,通过功率反馈信号相应调整功率放大器,使得功率放大稳定。

频率跟踪

换能器工作在谐振频率点时效率最高,工作最稳定。

而换能器的谐振频率点会因装配和工作老化而改变。如果改变的频率只是漂移,变化不大,频率跟踪信号可以控制信号发生器,使信号发生器的频率在一定范围内跟踪换能器的谐振频率点,让发生器工作在最佳状态。
