如何判断超声波换能器的好坏,影响超声波换能器的参数有哪些

返回列表来源:大威超声 发布日期: 2021.06.08 浏览:62

超声波换能器在超声波焊接机中占有非常重要的作用,一个优质的超声波换能器,能保证输出功率强劲而稳定。只有你了解了超声波换能器的各项参数,你才能准确的与你的超声波发生器进行匹配。那么,怎么去判断超声波换能器的性能优劣呢?

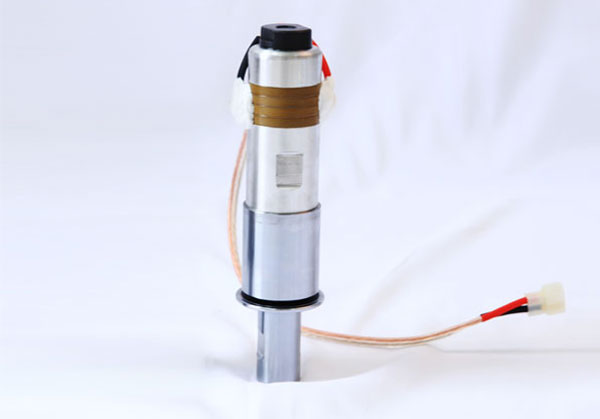

超声波换能器

1、参数

1)机械谐振频率(Fs)

这是指振动系统的工作频率,设计中应尽可能接近期望值,必须与电源工作点匹配。

2)动态电阻(R1)

压电振子串联支路的电阻,在相同的支撑条件下越小越好!对于清洗或焊接振子来说,一般在5Ω-20Ω之间。如果太大的话,振子或振动系统工作会有问题,如电路不匹配或转换效率低,振子寿命短等。

3)机械品质因素(Qm)

以电导曲线法确定,Qm=Fs /(F2-F1),Qm越高越好,因为Qm越高,振子的效率越高。但Qm必须与电源匹配,Qm值太高时,电源无法匹配。对于清洗振子来说,Qm值越高越好。一般来说,清洗振子的Qm要达到500-1000之间,太低的话,振子效率低,太高的话,电源无法匹配。对于超声焊接或加工来说,振子本身的Qm值一般在50-1000左右,整机系统在1500-3000,太低的话,振动效率低,但是也不能太高,因为Qm越高,工作带宽越窄,电源难以匹配,也就是说电源难以工作在谐振频率点,设备无法正常工作。

4)自由电容(CT)

压电器件在1kHz频率下的电容值,此值和数字电容表测得的值是一致的。这个值减掉动态电容C1就可以得到真正的静电容C0,C0=CT-C1。使用时要以电感对C0进行平衡,在超声加工机器的电路设计中,正确地平衡C0可以提高电源的功率因素,使用电感平衡有两种方法,并联调谐和串联调谐。

5)反谐振频率(Fp)

压电振子并联支路的谐振频率,在这个频率下,压电振子的阻抗Zmax最大,如果反谐振阻抗Zmax很低,则振子有问题。

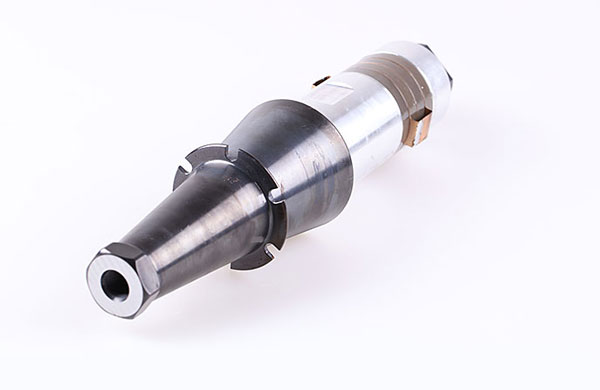

超声波换能器

2、图形

一般说来,振动系统的振动性能或压电换能器,可以直接通过对数坐标图进行判断,简单直观。

1)正常情况下,导纳圆为单圆,对数坐标图只有一对极小值和极大值。


2)异常情况下,导纳圆图上出现多个寄生小圆,对数坐标图有多对极小值和极大值。


那么在什么情况下,压电陶瓷或换能器的导纳圆与电导曲线会出现异常呢?主要有以下几种情况:

1)压电陶瓷本身有问题,如内部分层。

2)换能器在装配时出现晶片裂。

3)超声变幅杆、模具的设计或装配出现问题。

4)换能器同心度差造成的应力杆周围零件相碰。

一般来说,导纳曲线图和参数互相有关联,如果振子的导纳曲线图正常,则R1较低,Qm较高。反之如果振子的导纳曲线图异常,一般R1较大,Qm较小。超声波换能器作为超声波设备的重要组成部分,其质量的好坏,直接关系到设备的使用寿命。

以上就是关于如何评判超声波换能器好坏,以及影响超声波换能器参数的详细介绍,希望对您能有所帮助,如果您还有其他关于超声波换能器方面的疑问,欢迎来咨询我们大威超声
